Hibrit jeneratör - uzaktan kumanda

Okuma süresi 5 dakika

Güncellendi - 18 Nisan 2023

E-Start işlevine sahip bir hibrit jeneratörün uzaktan kumandası genellikle üretici tarafından sunulur, ancak bu seçeneğin fiyatları genellikle buna uygun olarak yüksektir.

Karavanlarda jeneratör genellikle arka garaja monte edilir. Benzinle uğraşmak istemiyorsanız, benzin deposunu boş bırakın ve jeneratörü gazla çalıştırın.

Ancak gaz modunda, jikle çalıştırma sırasında çalıştırılmalı ve jeneratör çalıştıktan sonra kullanım talimatlarına göre tekrar değiştirilmelidir.

Jeneratör gürültü nedeniyle kapsüllendiğinden erişim zordur. Jeneratör ayrıca, karavanın yan duvarındaki üst hava çıkışına monte edilmiş çapraz akışlı bir fan da dahil olmak üzere yeterli boyutta havalandırma önlemleri ile dağıtılması gereken çok fazla proses ısısı üretir.
Alternatörü çalıştırmak için kontak anahtarı hala içe bakan bir düğmeyle değiştirilebilir, ancak jikle koluna yalnızca doğrudan alternatörün üzerinden erişilebilir, tabii ki yalnızca çevredeki muhafazayı vb. çıkardıktan sonra. Bu nedenle, alternatörü çalıştırmak istiyorsanız burada yaratıcı beceriler gereklidir.

Karavanınızda zaten Homematic / RaspberryMatic kullanıyorsanız, jeneratörü kontrol etmek ve jeneratörü çalıştırmak, jikleyi otomatik olarak çalıştırmak ve tekrar kapatmak için (radyo) düğmesi veya içine takılı cep telefonu / tablet aracılığıyla kullanabilirsiniz.

Malzemeler

Aşağıdakiler gereklidir

Kablolama

Röle ve jeneratör ateşleme/marş fonksiyonu

Kablolama basittir. Biri "kontak KAPALI" ve diğeri "marş AÇIK" için olmak üzere iki rölenin NO kontakları jeneratörün kontak anahtarına paralel olarak bağlanır.

Röle bobinleri ortak toprakla araç toprağına bağlanır. Röle I "Marş AÇIK" pozitif kablosu kanal 3'ün sol vida terminaline (7) bağlanır. Röle II "Kontak KAPALI" pozitif kablosu 4 yollu şalter aktüatörünün 4. kanalının sol vida terminaline (9) bağlanır.

Anahtar şalteri modifikasyonu

K&S KS 3000 G jeneratörünün anahtar şalterinde dört bağlantı kablosu vardır (şalterin arkasında soldan sağa doğru sayılır):

  • 1 - sarı-yeşil (Rel. II, cl. 30)
  • 2 - siyah (Rel. II, cl. 87)
  • 3 - beyaz (Rel. I, cl. 30)
  • 4 - siyah ve beyaz (Rel. I, cl. 87)

1 ve 2 kontağı kısa devre eder (röle II, terminal 30/87), böylece jeneratörü kapatır, 3 ve 4 (röle I, terminal 30/87) jeneratörü çalıştırmak için marş motoruna artı anahtarlar.

4 katlı anahtarlama aktüatörü ve PWM ileri/geri kontrolörü

Kanal 3 ve 4'ün sağ taraftaki iki vida terminali (8 ve 10), PWM ileri/geri kontrolörünün artısı ile vida terminaline (4) "Güç +" (dış sağ) bağlanır. Ayrıca 4 katlı anahtarlama aktüatörünün güç kaynağının artısı da vida terminalinden (1) ("+" - dış sol) bu bağlantıya yönlendirilir. 4'lü anahtarlama aktüatörünün vida terminalinden (2) ("-" - sağda) gelen negatif kablo, PWM ileri/geri kontrolörünün vida terminaline (3) "Güç -" ve ayrıca araç toprağına gider. Kontrolör ve aynı zamanda güç verilen 4 katlı şalter aktüatörü için pozitif güç kaynağı, karavanın genel güç kaynağına bağlantı yoluyla pozitif hattaki 2 A sigorta ile sağlanır.

Şekil - 4 katlı anahtarlama aktüatör terminalleri / butonları
Şekil - PWM kontrolör terminali

İtme çubuğu motoru

İtme çubuğu motoru, PWM ileri/geri kontrol cihazının iki vidalı terminaline (1) eksi ve (2) artı bağlanır.
İtme çubuğu motorunun standart konumu şöyledir genişletilmiş (jikle konumu için LPG başlatma aşaması).

İtme çubuğu motoru uygun şekilde bükülmüş bir alüminyum U profiline bir M6 vida ile tutturulmuştur. İtme çubuğu ayrıca bir M6 vida ve içine iki M3 vidanın ofset olarak vidalandığı, jikle kolunu program kontrolü altında ileri ve geri hareket ettirmek için kilit somunları ile sabitlenen preslenmiş bir alüminyum profil ile donatılmıştır.

PWM ileri/geri kontrolöründe değişiklik

Burada kullanılan itme çubuğu motoru 5 cm'lik maksimum hareket mesafesi için yaklaşık 10 saniye gerektirdiğinden, bağlı potansiyometre PWM kontrolöründen çıkarılabilir (potansiyometre kartındaki şerit kablonun fişini çıkarın), 1 ve 2 numaralı bağlantılar (beyaz ve kırmızı, kesik uzun kesikli çizgi) kısa devre yapılabilir ("açık" anlamına gelir) ve 3 ve 4 numaralı hatlar (beyaz, geniş noktalı ve kırmızı, kesik orta uzun) da birbirine bağlanabilir (PWM kapalı, buna karşılık hız azalmaz).
Alternatif olarak, ilgili pimler (1 ve 2 ile 3 ve 4) doğrudan devre kartı üzerinde bir damla lehimle köprülenebilir (garanti kaybı!) ve kablo devre kartı üzerindeki soketten çıkarılabilir.

Şekil - Köprülü pimler 1/2 ve 3/4 sol alt

Kuru çalışma

Potansiyometreyi kullanarak PWM ileri/geri kontrol cihazını açın. Ardından 4 katlı anahtarlama aktüatöründeki dört röle kanalının işlevini test edin. Düğmeye basın

  • 1 - İtme çubuğu motorunun uzatılması
  • 2 - İtme çubuğu motorunun geri çekilmesi
  • 3 - Marş rölesinin sıkılması
  • 4 - Ateşleme rölesinin alınması

Dört fonksiyon da başarıyla tamamlandıktan sonra Homematic / Raspberrymatic kontrol ünitesi programlanabilir.

Değişkenler oluşturun

AIO Creator kullanılarak görselleştirme ve cep telefonu / tablet aracılığıyla uzaktan kumanda için aşağıdaki değişkenler (büyük/küçük harfe duyarlı) oluşturulmalıdır:

  • Gen_AUS türünde Mantıksal değer (varsayılan: gerçek)
  • Gen_Choke türünde Değer listesi (LPG_START; LPG_OPERATION; LPG_OFF)
  • Gen_Start türünde Değer listesi (BAŞLAT; OPERASYON; KAPALI)

Cihazları / kanalları adlandırma

4-gang anahtarlama aktüatörünün kanallarına aşağıdaki programlarda aşağıdaki tanımlamalar verilmiştir:

  • Kanal 1 - HG_SW_III_K1_Choke_Operation
  • Kanal 2 - HG_SW_III_K2_Choke_Start
  • Kanal 3 - HG_SW_III_K3_Gen_Starter
  • Kanal 4 - HG_SW_III_K4_Gen_EIN_AUS

Programlar oluşturun

Yalnızca iki programın oluşturulması gerekmektedir:

  • SV_Gen_Off - değişkeninin durumu aşağıdaki durumlarda kullanılır Gen_Off üzerinde gerçek başladı
  • SV_Gen_Start - değişkeninin durumu aşağıdaki durumlarda kullanılır Gen_Off üzerinde yanlış başladı

Program SV_Gen_Start

Değişken Gen_OFF standarttır gerçek. Bu etkinleştirilirse, örn. I (açma) cep telefonunda / tablette AIO Creator görselleştirmesinde, mantıksal değere geçme komutu yanlış Homematic / RaspberryMatic kontrol merkezine bağlayın.

Bu değişiklik programı başlatır SV_Gen_Startjeneratörü çalıştırmak için.

Kanal 4 4 yollu şalter aktüatörü hemen jeneratör ateşlemesini açar. Aynı zamanda, kanal 3 jeneratörü kranklamak ve jeneratörü çalıştırmak için marş rölesine 5 saniye boyunca enerji verir (ikinci değer gereksinimlere göre uyarlanabilir).

Bir saniye sonra, değişken Gen_Start üzerinde BAŞLA görselleştirmeyi sarı bir etiketle sağlamak için ("Jeneratör başlar" için).

10 saniye sonra, 4 yollu şalter aktüatörünün 2. kanalı 5 saniye boyunca etkinleştirilir (itme çubuğu aktüatörünün orta konumu için çalışma süresi ("LPG çalışması" jikle konumuna karşılık gelir)).
Sonraki açma komutu, 10 saniyelik açma süresi için belirtilen zaman döngüsünü başlatır.

Öte yandan, hemen, değişken Gen_Choke üzerinde LPG_Başlat 'a basarak 10 saniye sonra duruma geri dönebilirsiniz. LPG_operation değiştirmek için. Değişkenlerin durumu Gen_Start 10 saniye sonra Operasyon değişti.

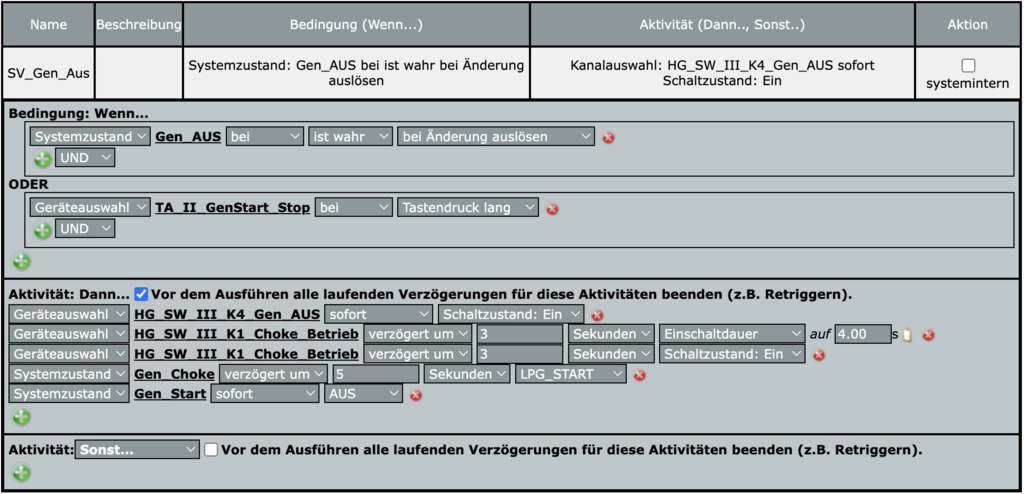

Program SV_Gen_Off

Görselleştirilen düğmeye basarak 0 (kapat), değişkeni değiştirme komutu Gen_OFF mantıksal değere yanlış İptal edildi.

Jeneratörün ateşlemesi, 4 yollu şalter aktüatörünün 4. kanalı kapatılarak derhal kesilir.

Kanal 1 açıldığında, itme çubuğu motoru 5 saniye boyunca LPG çalışması için başlangıç konumuna geri hareket eder (değer gerektiği gibi ayarlanabilir).

5 saniye sonra, değişken Gen_Choke üzerinde LPG_START, - hemen - diğer taraftan, değişken Gen_Start üzerinde KAPALI görselleştirmeyi güncellemek için.

Görselleştirme

AIO Creator kullanılarak, jeneratör çalışmasının görselleştirilmesi diğer görselleştirme arayüzüne entegre edilmiştir:

Şekil - Jeneratör yatağı.

İki tuş takımı arasında dikey olarak üst üste yerleştirilmiş iki LED bulunmaktadır. Üstteki, jikle ayarının durumunu gösterir (sarı = hazır LPG çalıştırma), alttaki ise jeneratörün durumunu gösterir (gri = Kimden).

Fonksiyon testi

Son olarak, kurulumdan önce bir fonksiyon testi:

<iframe height="426" width="240" style="border:none;overflow:hidden;display:block;margin:0 auto;" src="https://csiag.eu/wp-content/uploads/2023/03/Generator_Choke_Steuerung-SD-480p-SD-480p.mp4" title="Jeneratör - Jikle/Kontrol" frameborder="0"
